Holzschnitzel Heizung HSF2
In enger Zusammenarbeit mit der Schweizervertretung eines Herstellers von Holzschnitzel-Heizungen haben wir ein komplettes Steuerungs-Modul entwickelt, welches die gesamte Steuerung und Regelung der Heizung übernimmt. Das Modul beinhaltet alle benötigten Schaltungsteile bis hin zu den Abgangsklemmen; ein “eigentlicher Schaltschrankbau“ ist somit nicht mehr nötig.
- Komplettes Steuerungs-Modul inklusive Spannungsversorgung, Sensorsignal-Aufbereitungen, SPS-Steuerung, drehzahlgeregelte Motorenausgänge,
Leistungs-Schützen und Abgangsklemmen - Print-SPS in IEC61131 programmierbar, anlagenspezifische Eigenschaften
können somit vom Betriebselektriker selbst angepasst werden - 16Bit-Mikrokontroller XC161 für die modul-interne Firmware
- Abgasoptimierte Verbrennungsregelung mit Lambda-Sonde
- Regelung mehrerer Wärmespeicher und Heizkreise
- Witterungsgeführte Vorlauftemperatur-Regelung
- LabView basierte Visualisierung für die Inbetriebnahme und Optimierung der Regler
- Ferndiagnose und Fernwartung mittels Modem
Projekt HSF3
Anwendung
Kurzbeschreibung
Steuerung zu Holzschnitzel-Heizung
modular aufbaubares Steuerungs-Konzept für Biomasse-Feuerungen im grösseren Leistungsbereich mit16-Bit Mikrokontroller XC161 als Firmware-Rechner und BIATEC SOP-SPS als Applikations-Steuerung

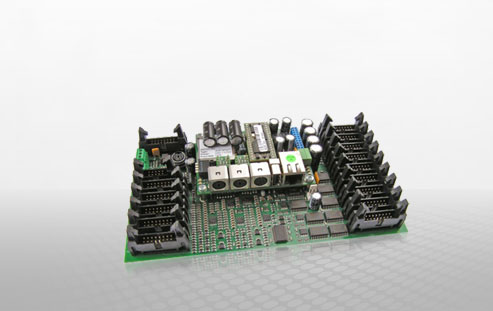

HSF3 komplett mit SPS

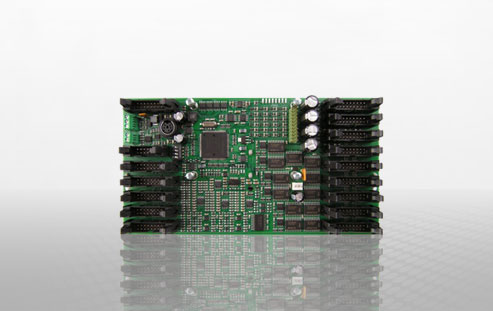

HSF3 Mainboard
-

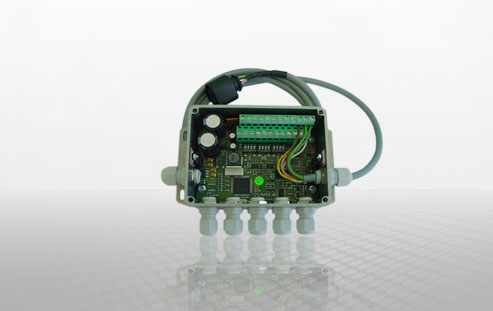

- Lambda-Modul
-

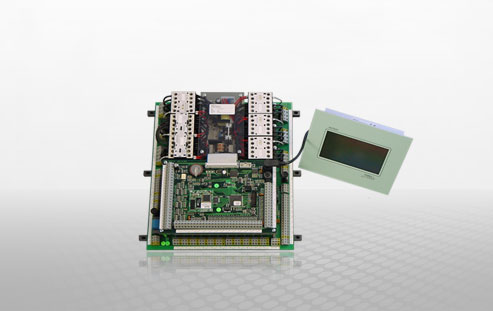

- Steuerung mit Fühlerprint und Leistungselektronik
-

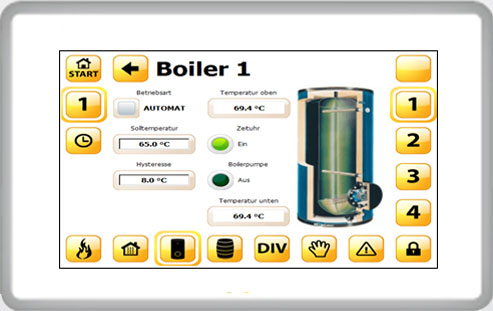

- Menüpunkt Boiler
-

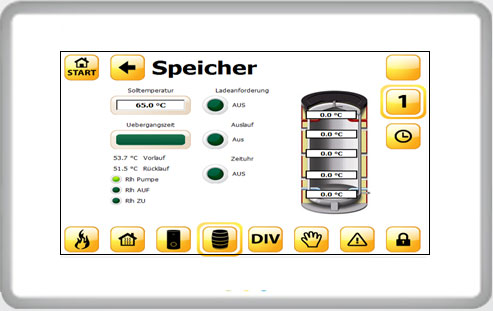

- Menüpunkt Speicher
-

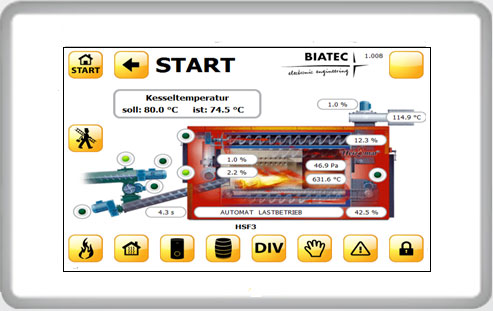

- Menüpunkt Startseite
